香蕉视频APP污污下载正大電纜識別儀的作用以及原理
發布日期：2019-01-03 00:00 點擊：
香蕉视频APP污污下载正大電纜識別儀的作用以及原理
1、安全檢查，測試前將被測電纜斷電，並檢查周圍環境是否安全；

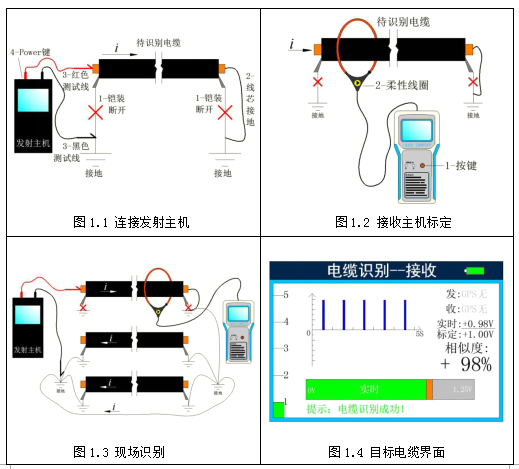

2、連接發射主機，如圖1.1所示，將電纜兩端鎧裝斷開，並將遠端線芯接地，發射主機紅色測試線接近端線芯，黑色測試線接地，打開發射主機電源（長按Power鍵開/關機）。
3、接收主機標定，如圖1.2所示，打開接收主機電源（長按鍵開/關機），將柔性線圈套入待識別電纜近端（箭頭方向對準電流方向），短按鍵，根據提示5S內在按1次鍵後接收機自動設置標定值與增益檔位,若接收機增益到最大檔後仍無信號，將複位標定值與增益檔位至初始狀態。
4、現場識別，如圖1.3所示，將柔性線圈對含有目標電纜的一簇電纜分別測量，找出目標電纜，同樣柔性線圈箭頭方向需對準電流方向；
5、目標電纜的確定，如圖1.4所示，屏幕下方顯示“提示:電纜識別成功！”，即為目標電纜，如提示電纜反向，可參見6.3-6）-c所述進行判別。
KD-214S電纜識別儀（以下簡稱識別儀）是用於將某一特定電纜從一簇電纜中識別出來的專用儀器。它在上一代識別儀基礎上增加了液晶顯示，識別結果智能判斷，GPS時間同步等先進技術。
識別儀由信號發射主機、信號接收主機、信號接收線圈與電纜連線構成。識別儀設計相對上一代產品更加緊湊小巧，攜帶方便。通過GPS時間同步法使發射主機與接收主機時鍾同步，促使判斷結果更加準確；通過內置算法對采樣信號進行有效判斷，並推送識別結果顯示，讓用戶使用起來更加簡單！
香蕉视频APP污污下载正大電纜識別儀的原理
為了準確可靠地識別電纜，通過發射主機給被識別電纜加一特殊的信號，該信號被接收主機接收，並通過信號方向、幅值、GPS時間，三個要素甄別出要找的電纜。
發射主機將與GPS時間同步的，周期性的，單極性電壓脈衝通過發射主機的正極注入到需識別的電纜中，該電纜需在遠端接地，保證有足夠大的電流流過電纜，還需將近端的地線解除懸空，使該電纜中隻有單方向的流出電流，在經大地和其它鄰近電纜的接地鎧裝層回流到發射主機的地端。滿足以上條件的話，待識別電纜與其他電纜的信號特征就明顯區分開來。
第一：方向性，以識別儀發射主機作參考電流源，流出的電流僅從待識別的電纜通過，而所有其它鄰近電纜中流過的都是返回電流，故電流方向正好與待識別電纜反向；
第二：幅值，根據基爾霍夫節點電流定律可知，流經其它鄰近電纜的電流與通過大地回流電流的和等於待識別電纜流出的電流，故待識別電纜的電流幅值遠大於其它電纜；
第三：GPS時間，發射信號以GPS授時時間為參考點，接收時隻判斷相應時間點的脈衝信號，過濾其它幹擾信號。
接收主機通過柔性感應線圈套在待識別的電纜上，電流流過的電纜產生磁場在傳感器線圈中感應出電壓，該電壓極性由電流方向和傳感器線圈的方向決定。為了得到明顯電流方向的電壓極性，應在待測電纜的近端進行標定，並取正極性的標定值。在顯示屏的右方會保存標定值的幅值與極性（要求為正），在現場進行識別時，隻有電流流出電纜的極性與標定值極性一致，而且幅值與標定值相近，其它電纜極性相反，幅值都會小於標定值的75%。可通過相似度來快速判別：
當相似度在75%～125%之間、而且極性與標定值一致（默認為正）時為要識別的目標電纜。
另外需要大香蕉福利视频測試儀的客戶，歡迎隨時谘詢！香蕉视频APP污污下载正大大香蕉福利视频檢測儀產品鏈接地址：http://www.zg3ddyw.com/product/dlxljcf03
