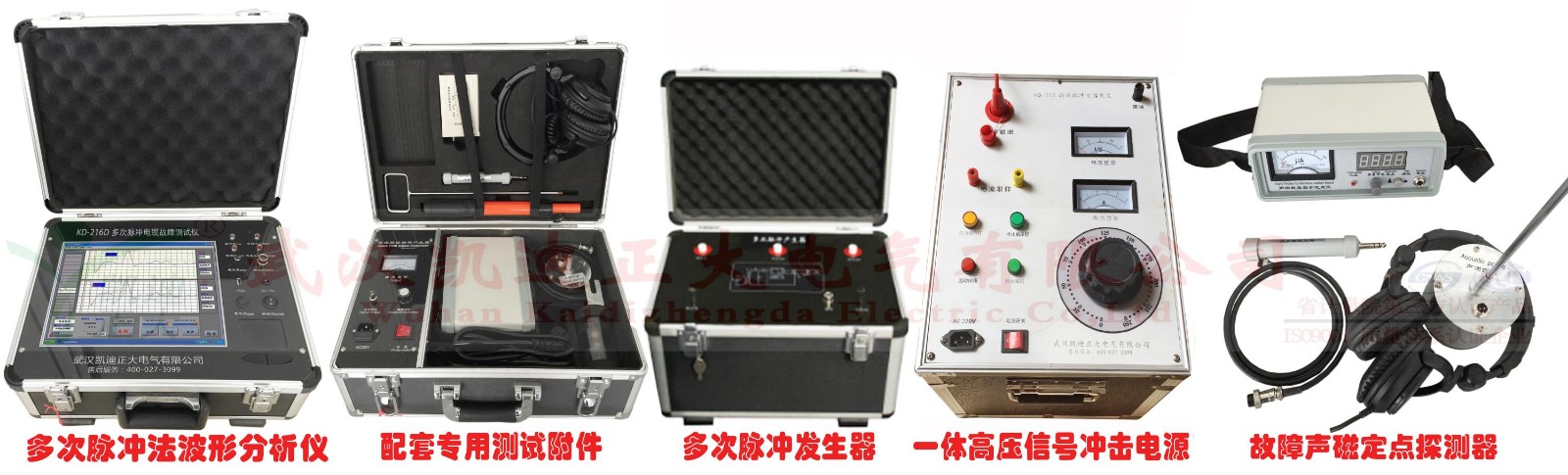

多次脈衝大香蕉福利视频測試儀是迎合工業級電力行業方案和IT時代的快速發展,將原來大香蕉福利视频測試儀的局限性用工控嵌入式計算機平台係統、網絡服務業務、USB通信技術係統化，極大提高了儀器的使用功能和利用價值以及便捷的現場環境操作。多次脈衝大香蕉福利视频測試儀最大特點就是規避了90%複雜的高阻故障波形難以讀取的缺陷，測試軟件自動識別卡位讀取故障距離，特別對於日益增多的地埋大香蕉福利视频提供了一套獨有多方案的服務方式和管理學習軟件。整套係統滿足中華人民共和國電力行業標準《DL/T849.1～DL/T849.3-2004》電力設備專用測試儀器通用技術條件，生產遵循中華人民共和國製造計量器具許可證陝製00000548號，該套設備為國家電網，南方電網的合格供應商產品。該係統測試由係統主機、多次脈衝產生器、故障定位儀和電纜路徑儀四部分組成，用於電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測。以及鐵路機場信號控製電纜和路燈大香蕉福利视频的精確測試。

◆國內領先采用工控嵌入式計算機平台係統，全電腦XP係統操作平台，集成化軟件測試，並配有大香蕉福利视频測試軟件。

◆國內領先采用12.1in大屏幕觸摸係統，觸控鼠標雙操控，高亮屏顯示，適應戶外陽光下使用，鋰電供電、方便現場測試。工程鋁合金機箱，防震防潮實現極強穩定性。

◆采用最新的USB通信接口，采集信號穩定，主機可自動選擇最低6.25MHz、最高達100MHz五種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試要求，減少了粗測誤差，提高了測試精度。

◆軟件實現低壓脈衝、多次脈衝法全自動識別搜索，波形故障拐點自動卡位，故障距離儀器自動讀取並顯示，,同屏三區顯示波形,同屏隨機顯示十個低壓脈衝波形供選擇，同時實現自動和人為處理兩種模式,使得對波形實現雙重卡位操作，雙遊標移動可精確到0.15米，提高粗測精度，減少波形誤差。

◆獨特的多次脈衝法產生器設計,現場無須倒線即可完成三種方法測試,且一次放電，可得十次低壓短路脈衝波形,大大降低了大振蕩的幹擾，多次脈衝產生器體積小，重量僅為5KG，真正實現全套設備輕便化。

◆主機支持主機自帶WIFI接收功能，專用3G軟件可隨時實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，業務技術配備手機安卓版測試軟件，給用戶現場測試提供隨時隨地及時、準確波形分析和交流指導，使您無憂工作（選配）

◆內置現場波形和現場實物接線圖，利於現場測試比對和日常學習，並能自動生成測試報告並打印。

◆關鍵的精確定點儀部分可直接數字顯示測試者離故障點距離，采用靜噪技術，是國內同類定點技術的又一次創新，為快速準確查找大香蕉福利视频，減少停電損失提供了有力保障。

◆高壓放電部分三種可供用戶選擇，國內領先全新的8.4kg HDG-350+高頻高壓電源替換65kg試驗變壓器和操作箱，HDG-350內置電容一體化高頻高壓電源高壓衝擊部分，適用範圍廣，真正綜合輕便化，國內領先。

◆可測試各種35KV以下不同電壓等級、不同截麵、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。◆可測試鐵路通信控製電纜、路燈電纜、機場信號電纜的各類故障。◆可測量長度已知的任何電纜中電波傳播的速度。◆可測試電力電纜埋設路徑及埋設深度

顯示方式：12.1英寸工業級液晶屏（XP操作平台）測試距離：不小於60km操作方式：雙操作，觸摸筆兼觸控鼠標操作

測試方法：低壓脈衝法、衝閃電流法、多次脈衝法存儲空間：固定8G最短測試距離（盲區）：0-5米或無盲區

分辨率：V/fm；V為傳波速度m/μs；軟件遊標0.10米精確定點誤差：±0.2m測試誤差：係統誤差小於±1%

儀器采樣頻率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz

脈衝寬度：80 ns、100ns、200 ns、1μs、2μs（軟件自動匹配）

待機時間：可連續使用6小時左右主機重量：7kg外形尺寸：180mm×300mm×400mm

環境溫度：-20℃～﹢40℃相對濕度：80%電源與功耗：AC　220V±10%不大於15W　DC　12V（7AH）不大於20W

◆路徑儀技術指標：

信號頻率：15KHz正弦波輸出功率：Pomax≥100W輸出阻抗：Zo=Zc(電纜特性阻率)

震蕩方式：斷續環境溫度：－10℃～＋40℃相對濕度：RH≤85%（25℃）

主機重量：9.8kg外形尺寸：180mm×300mm×400mm

◆聲磁數顯同步定點儀技術指標：

數顯距離：最大500米，最小0.1米粗測誤差：小於10%，定點誤差為零電磁通道接收機靈敏度：<5μV

電磁通道增益：>110dB(30萬倍)聲音通道音頻放大器增益：<120dB(信噪比4:1時100萬倍)50Hz工頻抑製度：>40dB(100倍)

◆YD型電纜測試高壓試驗變壓器：

額定容量：3kVA單台額定輸出電壓：(AC)50KV（DC）70KV輸出電流：60mA

輸入電壓：200V輸入電流：15A變壓比：500/1

變壓比誤差：＜±1%阻抗電壓：＜10%

◆服務方式及技術：a、3G無線遠程同步測控服務（選配）；b、手機安卓版測試軟件服務（選配）；c、波形郵件傳輸實時分析服務。
