1. 本技術條件僅適用於10kV電纜振蕩波局放測試係統購置項目的訂貨。

1 總則

2. 本技術條件的內容包括遵循的標準、技術要求、試驗項目和方法、驗收規則、包裝與標誌以及招標方向投標方提出10kV電纜振蕩波局放測試係統使用條件；投標方需向招標方提供填寫有10kV電纜振蕩波局放測試係統性能參數的項目清單和相關資料等技術文件

3. 投標方若采用未列入條款2的其他標準，必須征得買方同意後才能生效。

4. 本技術條件必須執行相關GB、DL等標準，技術條件中凡標明參數數值的，是作為特別強調的。

2 標準和規範

所投標產品除滿足本技術規範書中規定的技術參數和要求外，其餘(技術指標和功能)必需符合國家標準及IEC標準中的相關要求，這是對所投標產品的最低要求。如果投標人有自己的標準或規範，應提供標準或規範文本，但原則上采用更高要求的標準。

DL/T 849.5-2004振蕩波大香蕉网址

IEC 60270  PD level局放水平探測與帶寬

3 係統一般要求

3.1 性能要求

3.1.1 智能單次校準和信噪比顯示；

3.1.2 配備專業分析軟件，On-Fly測量同時並實時顯示測試結果；

3.1.3 可自動分析數據，與手動專家分析結果一致；

3.1.4 數據庫功能可統一管理同一根電纜不同時期的測試數據和結果，便於比對；

3.1.5 分體式設計，單體重量＜30kg，移動方便；

3.1.6 無高壓裸露，操作安全可靠。

3.1.7    測試小於100m電纜時無需外接降頻裝置。

3.2 使用環境條件

3.1

3.1.1 使用地點：戶外

3.1.2 海拔不超過1000m

3.1.3 環境溫度不高於＋50℃，不低於-15℃

3.1.4 環境濕度≤90%

4 主要技術參數

4

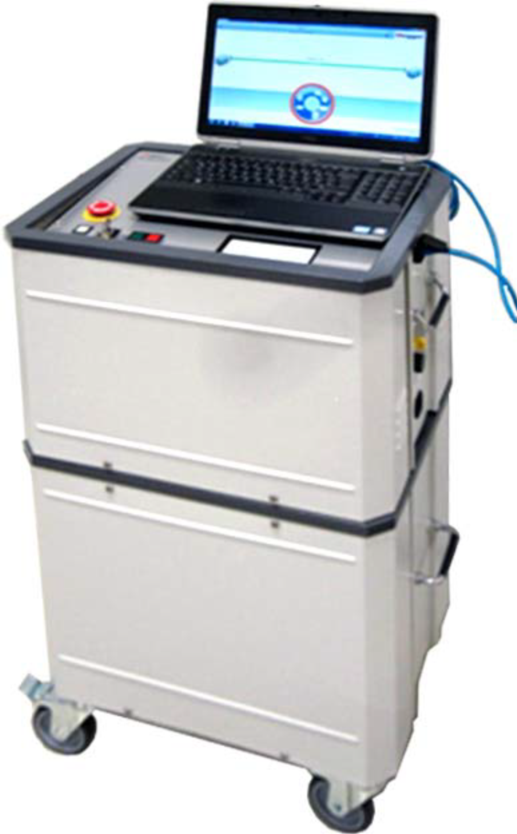

4.1 DAC測試和定位單元

4.1.1 DAC輸出電壓：0-30kV

4.1.2 輸出頻率：50Hz-400Hz

4.1.3 可測電纜電容：4µF/30kV

4.1.4 局放檢測範圍： 1pC-100nC

4.1.5 分辨率： ±0.1pC

4.1.6 自身幹擾水平：<1pC

4.1.7 局放校準器範圍：200pC-20nC

4.1.8 定位長度範圍：0...16 公裏  v/2=80 m/µs

4.1.9 定位精度：1%

4.1.10 定位分辨率：±0.1米

4.1.11 采樣率：125 MHz（8ns）

4.2 專用分析軟件

1.1.

4.2.1 中文操作

4.2.2 具備Easy-go軟件功能

4.2.3 全自動一次校準，無需逐次校準

4.2.4 On-Fly測試同時，自動在操作界麵上顯示絕緣缺陷大小和位置

4.2.5 可還原脈衝分析過程，根據分析結果，還原原始判斷數據和依據，便於複核

4.2.6 具備數據庫功能，可統一管理同一根電纜不同時期的測試數據和結果

4.2.7 具備信息快速檢索功能

4.2.8 具備自定義相位名稱、顏色

4.2.9 自定義電纜及接頭類型

4.2.10 常用類型收藏夾功能

4.2.11 測試端自動選擇修正

4.2.12 圖形顯示電纜組成

4.2.13 長度或波速兩種校準模式

4.2.14 信噪比顯示功能

4.2.15 自動保存測試數據

4.2.16 Q（t）/U(t)顯示

4.2.17 Q（t）/U(t)U(t) & PD Mapping顯示

4.2.18 Localisation顯示

4.2.19 點狀圖/柱狀圖顯示

4.2.20 Cable Plan顯示

4.2.21 自定義局放顯示的電壓範圍

4.2.22 自定義局放顯示的幅值範圍

4.2.23 局放歸類：電纜局放/不確定信號/幹擾信號三種類型

4.2.24 支持全自動分析/手動分析

4.2.25 單個脈衝參數添加報告

4.3 低壓脈衝反射儀

4.3.1 測量電纜長度和校準接頭位置

4.3.2 測量範圍：0 – 15km

4.3.3 測量方法：低壓脈衝法，對線比較測量，對線差示測量

4.3.4 脈衝寬度： 5，10，20，50，200，750，1500 ns

4.3.5 最大分辨率：2.5 cm

4.3.6 可變增益：0-90db

4.3.7 可變阻抗匹配：0-120歐姆

4.3.8 測量精度： ± 0.1 %

4.3.9 V/2設定：30 - 150 m/µs

4.3.10 電源：充電電池

4.3.11 背光照明

4.3.12 多級波形放大

4.3.13 波形存儲、調用功能

4.3.14 自動定位電纜始端、末端，接頭查看功能

4.3.15 單次測試、連續測試、平均測試功能

4.3.16 依據測試長度自動匹配測試脈衝寬度

4.3.17 手持式設計，操作簡單方便

5 驗收及培訓

5.1 交貨後項目單位將嚴格按照本次招標技術文件對供貨設備逐項驗收，技術參數如有不符或設備實際功能達不到現場使用要求，項目單位有權拒絕收貨並終止合同，所有損失及責任由賣方承擔。

5.2 交貨時產品的外形應與標書要求及投標技術文件完全一致。

5.3 賣方負責對使用方技術人員進行設備的使用操作培訓，培訓時間不少於三天。

6 技術服務

6.1 設備的免費質保期1年；

6.2 設備終身維修；

6.3 係統軟件終身免費升級；

6.4 賣方對售後服務的需求必須在24小時答複，在48小時內提供技術服務；

6.5 賣方長期為買方提供備件采購和供應服務。

附表1：設備配置一覽表
